Серии редукторов и моторов-редукторов Bonfiglioli:


• Серия VF - червячные редукторы
• Серия W - червячные редукторы
• Серия EP - редукторы для агрессивных сред
• Серия 300 - планетарные редукторы
• Серия C -соосно-цилиндрические
• Серия S - одноступенчатые мотор редукторы
• Серия AS - соосно-цилиндрический
• Серия F - монтируемые на вал редукторы
• Серия A - цилиндроконические
• Серия TR - малый ход вала
• Серия MP - планетарные
• Серия LC - планетарные
• Серия LCK - планетарные угловые
• Серия RAN - угловые редукторы
• Серия TA - устанавливаемые на вал редукторы
• Серия HDP - редукторы с параллельными валами
• Серия HDO - промышленные цилиндроконические
• Серия RVS - ограничительное остановочное устройство
• Серия 700T - планетарные для ветряных электростанций



Червячные мотор-редукторы

Серия VF

Серия VF

Модели: VF 27, VF 30, VF 44, VF 49, VF 130, VF 150, VF 185, VF 210, VF 250, VFR 44, VFR 49, VFR 130, VFR 150, VFR 185, VFR 210, VFR 250

• Крутящий момент от 13 Нм до 7100 Нм

• Мощность от 0,04 до 75 кВт (1400 об/мин)

• Передаточные отношения от 7 до 3200

• Тормоза - опционально

• Взрывозащищенные исполнения - опционально

• Независимая вентиляция - опционально

Каталог продукции Bonfiglioli Серия VF


Серия W

Серия W

Модели: W 63, W 75, W 86, W 110, WR 63, WR 75, WR 86, WR 110

• Крутящий момент от 13 Нм до 7100 Нм

• Мощность от 0,04 до 75 кВт (1400 об/мин)

• Передаточные отношения от 7 до 3200

• Тормоза - опционально

• Взрывозащищенные исполнения - опционально

• Независимая вентиляция - опционально

Каталог продукции Bonfiglioli серии W


Мотор-редукторы, работающие в агрессивной среде

Серия EP

Серия EP

Модели: VF 44, VF 49, W 63, W 75, W 86

• Крутящий момент от 13 Нм до 7100 Нм

• Мощность от 0,04 до 75 кВт (1400 об/мин)

• Передаточные отношения от 7 до 3200

• Полый вал и крепежные элементы корпуса из нержавеющей стали

• Манжеты с пружиной из нержавеющей стали

• Герметичный корпус редуктора (невентилируемый)

• Пробки для не использованных резьбовых отверстий

• Эпоксидная грунтовка, краска - опционально

• Использование масла, безопасного при контакте с пищевыми продуктами, класс H1 - опционально

Каталог продукции Bonfiglioli серии EP


Планетарные мотор-редукторы

Серия 300

Серия 300

Модели: 300, 301, 303, 305, 306, 309, 310, 311, 313, 315, 316, 317, 318, 319, 321

• Крутящий момент от 1000 Нм до 450 000 Нм

• Мощность до 300 кВт (1400 об/мин)

• Передаточные отношения от 3,4 до 5000

• Применяемые двигатели - одно- и двухскоростные с тормозом

• Питание переменным и постоянным током

• Быстро срабатывающий тормоз, имеющий электронное управление SB, NBR, SBR (опции)

• Независимая вентиляция - опционально

Каталог продукции Bonfiglioli серии 300

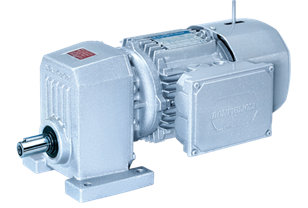

Соосно-цилиндрические мотор-редукторы

Серия C

Серия C

Модели: C 05, C 11, C 21, C 31, C 35, C 41, C 51, C 61, C 70, C 80, C 90, C 100

• Крутящий момент от 45 Нм до 12000 Нм

• Мощность от 0,08 до 213 кВт (1400 об/мин)

• Передаточные отношения от 2,6 до 1481

• Тормоза - опционально

• Применяемые двигатели - одно- и двухскоростные серии M и BN

• Взрывозащищенные исполнения опционально

• Питание переменным и постоянным током

• Быстро срабатывающий тормоз, имеющий электронное управление SB, NBR, SBR (опции)

• Независимая вентиляция - опционально

Каталог продукции Bonfiglioli серии C


Одноступенчатые мотор-редукторы

Серия S

Серия S

Модели: S 101, S 201, S 301, S 401, S 501

• Крутящий момент от 21 Нм до 200 Нм

• Мощность от 0,12 до 11,6 кВт (1400 об/мин)

• Передаточные отношения от 1,4 до 13,1

• Тормоза - опционально

Каталог продукции Bonfiglioli серии S


Соосно-цилиндрические мотор-редукторы

Серия AS

Серия AS

Модели: AS 16, AS 20, AS 25, AS 30, AS 35, AS 45, AS 55, AS 60, AS 80, AS 90

• Крутящий момент от 30 Нм до 7200 Нм

• Мощность до 140 кВт (1400 об/мин)

• Передаточные отношения от 4,5 до 185

• Двигатели мощностью до 45 кВт

• Применяемые двигатели - одно- и двухскоростные с тормозом

• Питание переменным и постоянным током

• Быстро срабатывающий тормоз,имеющий электронное управление SB, NBR, SBR (опции)

• Принудительная вентиляция - опционально

• Температурная защита


Геликоидальные, плоские, устанавливаемые на вал мотор-редукторы

Серия F

Геликоидальные, плоские, устанавливаемые на вал редукторы, мотор-редукторы. Bonfiglioli (Италия) серия F

Модели: F 10, F 20, F 30, F 40, F 50, F 60, F 70, F 80, F 90

• Крутящий момент от 140 Нм до 14000 Нм

• Мощность от 0,17 до 125 кВт

• Передаточные отношения от 6,4 до 2099

• Применяемые двигатели - одно- и двухскоростные с тормозом

• Питание переменным и постоянным током

• Быстро срабатывающий тормоз,имеющий электронное управление SB, NBR, SBR (опции)

• Независимая вентиляция - опционально

• Температурная защита

Каталог продукции Bonfiglioli серии F


Цилиндро-конические мотор-редукторы

Серия A

Цилиндро-конические редукторы, мотор-редукторы. Bonfiglioli (Италия) серии A

Модели: A 055, A 10, A 20, A 30, A 35, A 41, A 50, A 55, A 60, A 70, A 80, A 90

• Крутящий момент от 150 Нм до 61000 Нм

• Мощность от 0,22 до 259 кВт

• Передаточные отношения от 5,4 до 1715

• Установка на валу и на «лапах» - сквозной полый вал со шпоночным пазом

• Применяемые двигатели - одно- и двухскоростные с тормозом

• Питание переменным и постоянным током

• Быстро срабатывающий тормоз, имеющий электронное управление SB, NBR, SBR (опции)

• Независимая вентиляция - опционально

• Температурная защита

Каталог продукции Bonfiglioli серии A


Редукторы с малым свободным ходом вала

Серия TR

Планетарные редукторы Bonfiglioli серии TR отличаются особо малыми величинами углового люфта, бесшумностью работы и простотой крепления электродвигателя в сочетании с высочайшей надежностью. Редукторы TR можно применять с сервомоторами большинства марок.

• Передаточное число: 3...1000

• Диапазон динамического крутящего момента,HM: 22...1200

• Диапазон крутящего момента,Hm,при экстренной остановке: 40...2200

• Стандартный люфт: 5'...5'...7'

• Уменьшенный люфт: 3'...3'...5'

Прямая поставка в любой город России и СНГ
Модель Крутящий момент, Нм
TR 053 12...20
TR 060 18...30
TR 080 40...70
TR 105 100...170
TR 130 215...450
TR 160 350...700
TR 190 500...1000


Серия MP

Редукторы Bonfiglioli Серии MP - это высокая точность для достижения оптимального результата. Главные преимущества планетарных редукторов серии MP - малый люфт выходного вала, плавность работы, удобство крепления электродвигателя и большое количество различных конфигураций изделий.

• Передаточное число: 3...1000

• Диапазон динамического крутящего момента,HM: 22...1200

• Диапазон крутящего момента,Hm,при экстренной остановке: 40...2200

• Стандартный люфт: 12'...15'...17'

• Уменьшенный люфт: 6'...8'...12'
Модель Крутящий момент, Нм
MP 053 12...20
MP 060 18...30
MP 080 40...70
MP 105 100...170
MP 130 215...450
MP 160 350...700
MP 190 500...1000


Серия LC

Планетарный редуктор Bonfiglioli LC с малым люфтом выходного вала. Главные преимущества планетарных редукторов серии LC - малый люфт, плавность работы и удобство крепления электродвигателя.

• Передаточное число: 3...100

• Диапазон крутящего момента,Hm,при экстренной остановке: 28...360

• Диапазон номинального крутящего момента,HM,на выходе: 10...110

• Диапазон динамического крутящего момента,HM: 16...60

• Типы выходных конфигураций: Установка на фланце

• Стандартный люфт: 12'...15'

• Уменьшенный люфт: 6'...8'
Модель
Крутящий момент, Нм
Стандартный люфт
Уменьшенный люфт
LC 050
16...20
12'...15'
6'...8'
LC 070
18...25
12'...15'
6'...8'
LC 090
37...43
12'...15'
6'...8'
LC 120
95...110
12'...15'
6'...8'


Угловые редукторы с малым свободным ходом вала

Серия LCK

Угловые редукторы Bonfiglioli серии LCK. Угловые редукторы серии LCK имеют такие же технические параметры, как и линейные редукторы серии LС. Благодаря своей угловой форме их можно устанавливать в узких местах.

• Стандартный люфт: Ф = 6' - двойная редукция Ф = 8' - тройная редукция

• Передаточное число: 6< i < 100

• Опции: Гладкие, безшпоночные внешние валы

• Муфты сервомотора: Муфты с низкой инерцией
Модель Крутящий момент, Нм
LCK 50 12
LCK 70 25
LCK 90 45
LCK 120 110
LCK 155 300


Угловые редукторы

Серия RAN

Угловые редукторы Bonfiglioli (Италия) серии RAN

Модели: RAN 1, RAN 2, RAN 3, RAN 2R, RAN 8, RAN 15, RAN 18, RAN 20, RAN 24, RAN 25, RAN 28, RAN 38, RAN48

• Крутящий момент от 3 Нм до 3000 Нм

• Мощность от 0,15 до 90 кВт (1400 об/мин)

• Передаточные отношения от 1,0 до 7,4

• Установка вала - один или два выходных вала

• Конфигурация на входе/выходе - Сплошной цилиндрический вал или полый вал

Каталог продукции Bonfiglioli серии RAN


Редукторы, устанавливаемые на вал

Серия TA

Редукторы, устанавливаемые на вал Bonfiglioli (Италия) серии TA

Модели: TA 30, TA 35, TA 40, TA 45, TA 50, TA 60, TA 70, TA 80, TA 100

• Крутящий момент от 150 Нм до 16000 Нм

• Мощность от 1,1 до 156 кВт (1400 об/мин)

• Передаточные отношения от 5,0 до 31,5

• Крепкий литой корпус для установки на открытом воздухе

Каталог продукции Bonfiglioli серии TA


Промышленные мотор-редукторы с параллельными валами

Серия HDP

Промышленные редуктора и мотор-редуктора с параллельными валами Bonfiglioli (Италия) серии HDP

Модели: HDP 60, HDP 70, HDP 80, HDP 90, HDP 100, HDP 110, HDP 120, HDP 130, HDP 140

• Крутящий момент от 4 650 Нм до 125 000 Нм

• Передаточные отношения от 7,1 до 500

• Варианты входного вала: цельнометаллический вал, крепление электродвигателя через фланец, соединение посредством упругой муфты

• Варианты выходного вала: цельнометаллический вал (с одним или двумя хвостовиками), полый вал под шпонку, обжимной диск

Опционально: принудительное охлаждение, подогрев масла, ограничитель обратного хода, дополнительные уплотнения из материала Viton на входной и выходной валы, усиленные подшипники, датчики температуры и вибрации, реактивная штанга, принудительная система смазки

Каталог продукции Bonfiglioli серии HDP


Промышленные цилиндроконические мотор-редукторы

Серия HDO

Промышленные цилиндроконические редуктора и мотор-редуктора Bonfiglioli (Италия) серии HDO

Модели: HDO 100, HDO 110, HDO 120, HDO 130, HDO 140

• Крутящий момент от 24 000 Нм до 125 000 Нм

• Передаточные отношения от 5,6 до 40

• Варианты входного вала: цельнометаллический вал, крепление электродвигателя через фланец, соединение посредством упругой муфты

• Варианты выходного вала: цельнометаллический вал (с одним или двумя хвостовиками), полый вал под шпонку, обжимной диск

Опционально: принудительное охлаждение, подогрев масла, ограничитель обратного хода, дополнительные уплотнения из материала Viton на входной и выходной валы, усиленные подшипники, датчики температуры и уровня масла, реактивная штанга.

Каталог продукции Bonfiglioli серии HDO


Ограничительное остановочное устройство

Серия RVS

Ограничительное остановочное устройство bonfiglioli (Италия) серии RVS

Применяется для редукторов серии: VF49 F, VFR49 FW, 63UFC, WR63 UFC, W 75 UFC, WR 75 UFC, W 86 UFC, WR 86 UFC

• Функция: счётчик оборотов с ограничительным остановочным устройством

• Максимальная скорость вращения - 27 об/мин.

• Абсолютная повторяемость

• Легкость сборки

• Не требует технического обслуживания

• Надёжность

• Возможна наружная установка

Каталог продукции Bonfiglioli серии RVS


Привод поворота

Серия 700T

Приводы Bonfiglioli серии 700Т обеспечивают наиболее надежное и эффективное решение для большинства отраслей применения поворотных устройств: в течение длительного времени используются на кранах, экскаваторах, специальном оборудовании.

• Диапазон крутящего момента: 1000...140000

• Диапазон передаточных чисел: 3,4...2000

• Типы выходных конфигураций: Установка на фланце Шлицевой вал или вал-шестерня Специальные подшипники для тяжелого режима эксплуатации

• Применяемые двигатели переменного тока: Электродвигатели стандарта IEC / Двигатели с тормозом Bonfiglioli.

• Основные характеристики тормозного устройства: Питание переменным и постоянным током Тормоз встроенный в электродвигатель

• Опции для двигателя: Температурная защита обмоток - биметаллический термостат и термистор
