Contitech logoИмпортные зубчатые ремни CONTITECH

CONTI SYNCHROTWIN®
Тип DHTD

Зубчатые ремни DHTD D5M, DHTD D8M, DHTD D14M
Пример обозначения ремней: DHTD 960-D8M-50
D двухсторонний тип ремня
960 длина ремня 960 мм
8M шаг между зубьями 8 мм, тип HTD
50 ширина ремня 50 мм

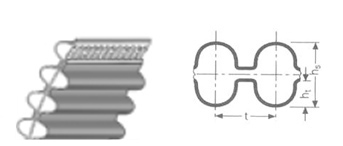

Типt (мм)hs (мм)ht (мм)Стандартные ширины (мм)
D5M55.402.109 / 15 / 25
D8M88.203.4020 / 30 / 50 / 85
D14M1415.206.140 / 55 / 85 / 115 / 170
Тип ремняДлина (мм)z Тип ремняДлина (мм)z Тип ремняДлина (мм)z
565 – D5M565.00113 600 – D8M600.0075 966 – D14M966.0069
600 – D5M600.00120 624 – D8M624.0078 1190 – D14M1190.0085
615 – D5M615.00123 640 – D8M640.0080 1400 – D14M1400.00100
620 – D5M620.00124 656 – D8M656.0082 1610 – D14M1610.00115
630 – D5M630.00126 720 – D8M720.0090 1778 – D14M1778.00127
635 – D5M635.00127 776 – D8M776.0097 1890 – D14M1890.00135
665 – D5M665.00133 784 – D8M784.0098 2100 – D14M2100.00150
700 – D5M700.00140 800 – D8M800.00100 2310 – D14M2310.00165
710 – D5M710.00142 880 – D8M880.00110
740 – D5M740.00148 912 – D8M912.00114
755 – D5M755.00151 920 – D8M920.00115
800 – D5M800.00160 960 – D8M960.00120
835 – D5M835.00167 1040 – D8M1040.00130
840 – D5M840.00168 1120 – D8M1120.00140
860 – D5M860.00172 1200 – D8M1200.00150
890 – D5M890.00178 1280 – D8M1280.00160
900 – D5M900.00180 1304 – D8M1304.00163
925 – D5M925.00185 1328 – D8M1328.00166
1000 – D5M1000.00200 1360 – D8M1360.00170
1050 – D5M1050.00210 1424 – D8M1424.00178
1125 – D5M1125.00225 1440 – D8M1440.00180
1200 – D5M1200.00240 1600 – D8M1600.00200
1270 – D5M1270.00254 1760 – D8M1760.00220
1420 – D5M1420.00284 1800 – D8M1800.00225
1500 – D5M1500.00300 2000 – D8M2000.00250
1595 – D5M1595.00319 2248 – D8M2248.00281
1690 – D5M1690.00338 2400 – D8M2400.00300
2000 – D5M2000.00400 2600 – D8M2600.00325

Примечание:

z – количество зубьев

Посмотреть размеры этих ремней в каталоге Optibelt
